Радиаторное отопление:

Радиаторное отопление - самый распространенный тип отопления на сегодняшний день. И все это потому, что система достаточно проста: вода или антифриз нагревается в котле, после чего перемещается по трубопроводу к радиатору, который излучает тепло, запасенное водой, в атмосферу. Существует два основных типа такого отопления: с принудительной циркуляцией и самотечное. В системах с принудительной циркуляцией трубопровод укладывается произвольно, без соблюдения уклонов, (которые необходимы в самотечных системах) и трубы могут быть очень малого (до 10 мм) диаметра. Движение воды или антифриза здесь обеспечивает циркуляционный насос. В самотечной системе вода или антифриз, нагреваясь в котле, расширяется, а в радиаторах - охлаждается и сжимается. Таким образом, возникает гидростатический напор, то есть, вода сама (без участия циркуляционных насосов) перемещается по системе отопления.  Уже существует множество технических и инженерных решений, для того чтобы сделать систему экономичной, безопасной, удобной в эксплуатации с длительным сроком службы.

Типы радиаторов:

    ·  Стальные профильные

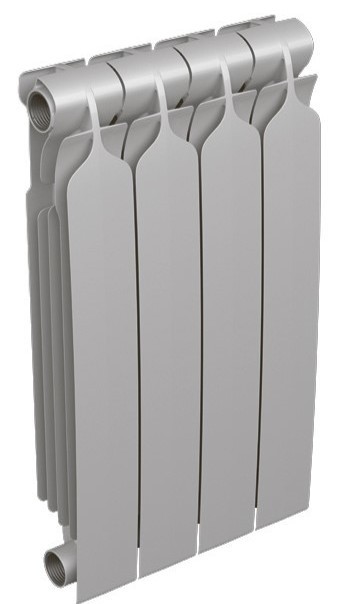

    ·  Биметаллические

    ·  Алюминиевые

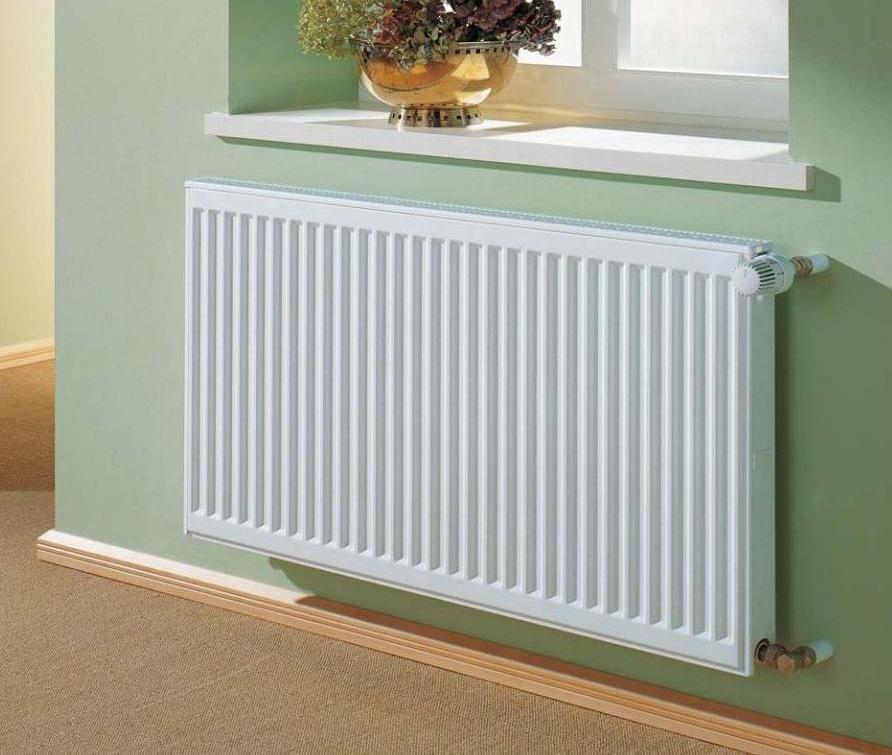

Стальные - панельные радиаторы быстро прогреваются, являются более экономичными по сравнению с чугунными и больше подходят для автономной системы отопления в коттедже. Представлены фирмами Purmo (Италия), Kermi (Германия).

Чугунные - долговечны, обладают хорошей теплопроводностью, нейтральны по отношению практически ко всем теплоносителям. Именно поэтому чугунные радиаторы можно использовать в системах отопления с плохой подготовкой теплоносителя (повышенная агрессивность, загрязненность и пр.). Представлены фирмой Dermad (Турция).

Алюминиевые - изготовлены из материала, обладающего повышенной теплопроводностью, но одновременно предъявляющего повышенные требования к химическому составу теплоносителя. Прекрасное дизайнерское исполнение большинства радиаторов портится необходимостью устанавливать на каждом приборе автоматический клапан для спуска воздуха, т.к. в процессе эксплуатации происходит активное выделение водорода.

В зависимости от требований к дизайну, габаритам и ценовой категории мы можем предложить на выбор стальные или алюминиевые радиаторы и встраиваемые в пол конвекторы.


Варианты разводки систем отопления:

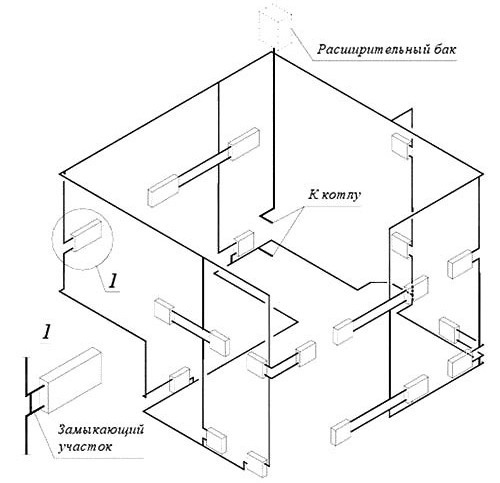

Однотрубная вертикальная система водяного отопления

Подающая магистраль проходит под потолком верхнего этажа или по чердаку, а теплоноситель последовательно поступает в нагревательные приборы по вертикальным стоякам.

Преимущества:

  • небольшой расход труб

Недостатки:

  • нет возможности отключить отдельные нагревательные приборы
  • перерасход нагревательных приборов
  • неравномерное распределение тепла по дому
  • трубы большого диаметра

Вертикальная двухтрубная система отопления с нижней разводкой

В данной схеме водяного отопления идут два стояка – вода поступает по одному стояку в радиатор, а в другой уходит. Такая система больше подходит для обеспечения естественной циркуляции теплоносителя.

При двухтрубной системе водяного отопления обратная и подающая магистрали проходят в полу, а сам теплоноситель поступает в каждый радиатор независимо.

Преимущества:

  • хорошая регулировка системы
  • возможность отключения нагревательного прибора
  • возможность подключения системы поэтажно, по ходу строительства здания
  • нет перерасхода отопительных приборов
  • отсутствие стояков и подающей магистрали на верхних этажах

Недостатки:

  • увеличение протяженности трубопроводов
  • невозможность установки теплосчетчиков в квартирах

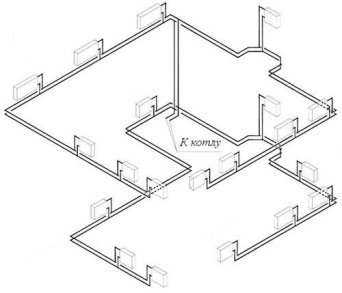

Двухтрубная горизонтальная система водяного отопления с разводкой по периметру

Основная труба проходит сквозь все этажи. И от нее идут горизонтальные трубы на каждый этаж через все комнаты. Используются в основном для обогрева больших помещений.

Магистральные трубопроводы подающий и обратный от главного стояка прокладываются по всему периметру каждого этажа. На всех приборах устанавливаются краны для выпуска воздуха.

Преимущества:

  • хорошая регулировка системы
  • нет перерасхода отопительных приборов
  • отсутствие стояков и подающей магистрали на верхних этажах
  • возможно поэтажное отключение системы отопления
  • отсутствуют стояки на всех этажах
  • применение радиаторов с нижним подключением

Недостатки:

  • усложнение эксплуатации из-за наличия воздушных кранов на всех нагревательных приборах
  • необходимость применения компенсаторов при длинных ветках

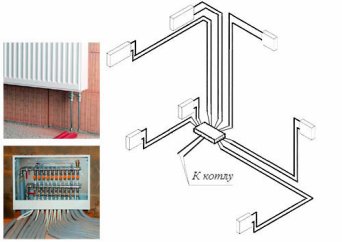

Коллекторно лучевая двухтрубная поэтажная система водяного отопления

На главном стояке (если нагревательных приборов много – нескольких стояках) на всех этажах располагаются обратный и подающий коллекторы. От них обратные и подающие трубопроводы подводятся к радиаторам на каждом этаже.

Преимущества:

  • хорошая регулировка системы
  • нет перерасхода отопительных приборов
  • возможно поэтажное отключение системы отопления
  • отсутствие стояков и подающей магистрали на верхних этажах
  • отсутствуют стояки на всех этажах
  • применение радиаторов с нижним подключением
  • сокращается количество соединений труб

Недостатки:

  • большая протяженность подводящих трубопроводов
  • высокая цена

Такая система водяного отопления с каждым днем становится все популярнее в индивидуальном строительстве!

Исходя из строительной готовности и дальнейшей планируемой чистовой отделки возможно несколько вариантов подключения труб:

- из стен

- из пола

- боковое.


Проводя монтаж радиаторного отопления необходимо соблюдать правильность расположения элементов в пространстве. Существуют общепринятые нормы, регламентирующие соответствующие размеры.
